| MB 系列 |
|---|
| 重要諸元 | MB-1512 |
|---|---|
| X / Y / Z 軸行程 | 1,500 / 1,200 / 900 mm |
| W 軸行程 | 500 mm |
| 主軸鼻端至工作臺中心線 | 575 ~ 1,475 mm |
| 工作臺 | |
| 工作臺尺寸 | 1,250 x 1,150 mm |
| 工作臺較大載重 | 4,000 kg |
| 工作臺較小分度 | 0.001° |
| 主軸 | |
| 搪孔軸直徑 | ? 110 mm |

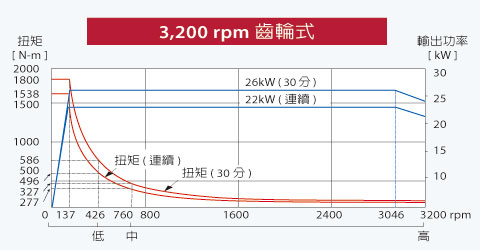

| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) |
| 主軸轉速 | 3,200 rpm |
| 主軸扭矩 | 1,800 N-m |
| 主軸內孔規格 | BBT50 |
| 三軸進給 | |
| 快速進給率 X / Y / Z 軸 | 15 / 15 / 15 m/min. |
| 快速進給率 W 軸 | 6 m/min. |
| 快速進給率 B 軸 | 5 rpm |
| 切削進給速率 | 6 m/min. |
| 刀庫 | |
| 刀庫容量 | 40 T |
| 較大刀具直徑 / 鄰刀空 | ? 125 mm / ? 250 mm |
| 較大刀具長度 | 400 mm |
| 較大刀具重量 | 25 kg |
| 精度 | |
| 定位精度 ( JIS B 6338 ) | ± 0.01 mm / 全長 |
| 定位精度 ( VDI 3441 ) | P ≤ 0.02 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.03 mm |
| 重現精度 ( VDI 3441 ) | P ≤ 0.008 mm |
| 一般規格 | |
| 電力需求 | 60 kVA |
| 氣壓需求 | 5 kg / cm2 |
| 油壓箱容量 ( 油壓泵 ) | 200 liter ( 3 HP ) |
| 潤滑油箱容量 | 8 liter |
| 切削液容量 ( 切削液泵 ) | 330 liter ( 1 HP ) |
| 機器凈重 |
30,000 kg
|
秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 MB 系列臥式搪銑加工中心機，憑藉著大扭力主軸、高剛性結構、高精密旋轉工作臺及精湛的組立與鏟花工藝，提供本系列以極小的占地面積，亦能發揮高效能、高生產力的加工對策。此外，另可選配高效率自動交換工作臺 ( APC ) 系統，可有效降低作業人力需求，減少非切削時間，大幅提高生產效率。
以累積多年臥式搪銑加工中心機的創新研發與專業制造經驗，結合新日制關鍵零組件技術，將亞崴 MB 系列的機械性能與“臥搪世家”的品牌形象同時發揮到很
| B 軸規格 | |
|---|---|
| 工作臺尺寸 | 1,250 x 1,150 mm |
| 工作臺較大載重 | 4,000 kg |
| B 軸旋轉角度 | 360° |
| B 軸定位精度 | 0.001° |
| B 軸轉速 | 5 rpm |
