| 重要諸元 | MVP-4032 | MVP-5032 | MVP-6032 | MVP-7032 | MVP-8032 |
|---|---|---|---|---|---|
| X 軸行程 | 4,000 mm | 5,000 mm | 6,000 mm | 7,000 mm | 8,000 mm |
| Y 軸行程 | 3,200 mm | ||||
| Z 軸行程 | 1,000 mm ( 選配 1,200 / 1,400 mm ) | ||||
| W 軸行程 | 1,250 mm | ||||
| 雙柱間距離 | 2,700 mm | ||||
|
主軸鼻端至 工作臺面距離 |
200 ~ 2,450 mm | ||||
| 工作臺 | |||||
| 工作臺尺寸 ( X x Y ) |
4,020 x 2,400 mm |
5,020 x 2,400 mm |
6,020 x 2,400 mm |
7,020 x 2,400 mm |
8,040 x 2,400 mm |
| 工作臺較大載重量 | 15,000 kg | 18,000 kg | 20,000 kg | ||
| 主軸 | |||||
| 較大主軸轉速 | 立式 : 10 ~ 4,000 rpm ; 臥式 : 20 ~ 2,000 rpm | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||||
| 主軸內孔規格 | BT50 | ||||
| 三軸進給 | |||||
| X 軸快速進給 | 15 m/min. | 10 m/min. | 7.5 m/min. | ||
| Y 軸快速進給 | 12 m/min. | ||||
| Z 軸快速進給 | 10 m/min. | ||||
| W 軸快速進給 | 3 m/min. | ||||
| 切削進給速率 | 5 m/min. | ||||
| 刀庫 | |||||
| 刀庫容量 | 60 支刀 | ||||
|
較大刀具直徑 / 鄰刀空 |
? 127 / ? 215 mm | ||||
| 較大刀具長度 | 400 mm | ||||
| 較大刀具重量 | 20 kg | ||||
| 精度 | |||||
| 定位精度 ( JIS B 6338 ) | ± 0.010 mm / 全長 | ||||
| 定位精度 ( VDI 3441 ) |
P = 0.025 mm / 全長 |
P = 0.030 mm / 全長 |
P = 0.035 mm / 全長 |
P = 0.040 mm / 全長 | |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||||
| 重現精度 ( VDI 3441 ) | P = 0.018 mm | P = 0.022 mm | P = 0.026 mm | P = 0.030 mm | |
| 一般規格 | |||||
| 電力需求 | AC 220 + 10% 3相 / 80 KVA | ||||
| 氣壓壓力需求 | 5 ~ 8 kg / cm2 | ||||
| 油壓系統容量 | 290 L | ||||
| 潤滑油箱容量 | 6 L | ||||
| 切削液箱容量 | 750 L | ||||
| 機器重量 | 70,000 kg | 75,000 kg | 80,000 kg | 85,000 kg | 95,000 kg |

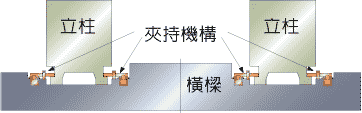

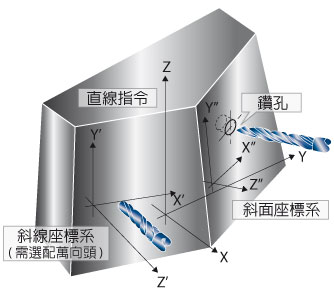

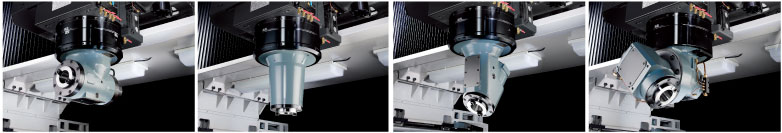

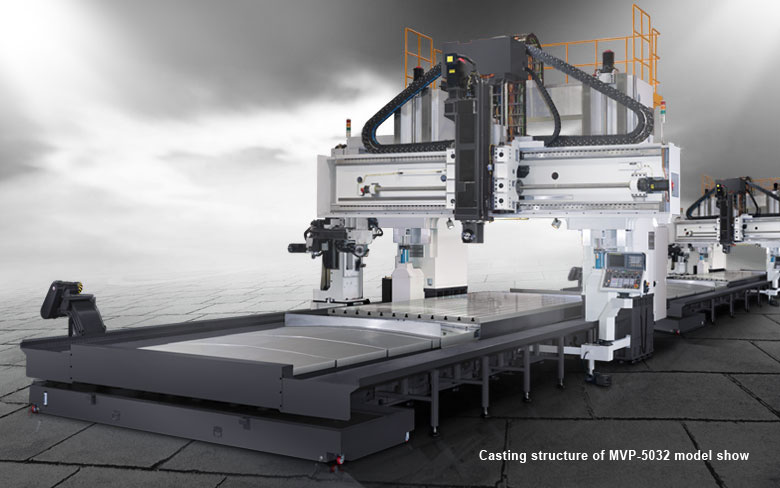

挾帶著業界好的科技與高品質零件，MVP 系列動梁式五面龍門加工機，以亞崴高階量產機型 HVM 系列為基礎，結合高剛性動梁結構 ( W 軸 ) 之先進設計，提供您大行程全自動多面加工的強大切削能力，此一系列加工中心機，具備 1,250 mm 超大 W 軸行程、1,000 ~ 1,400 mm Z 軸行程、自動立臥換刀機構、立 / 臥附加頭自動交換儲倉等多項同級機種所不提供或列為選配之優異特性，可以輕易達成您現在及未來的各種切削需求。

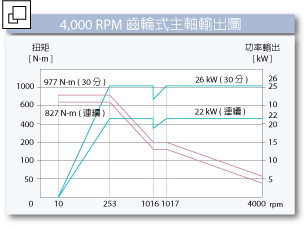

![[+]](\UpLoad1\mvp-spindle-output-tw.jpg)
